Project Description

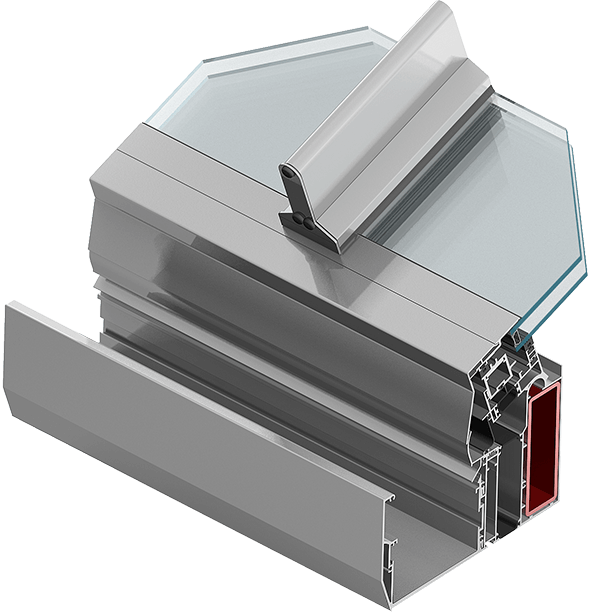

Systém MB-WG60 je určený pre k výstavbe zimnej záhrady alebo verandy, pracovne atď. Naším cieľom bolo navrhnutie takého systému, ktorý by bol využívaný ako obytná miestnosť v priebehu celého roka.

Systém zimných záhrad bude vystupovať vo forme modelových konštrukcií av architektonických individuálnych riešeniach v spojení so systémom MB-SR50, kedy profily tohto systému umožňujú stavbu striech aj s použitím veľmi dlhých krokiev. Systému umožňuje stavbu tepelne izolované strechy pomocou stĺpikov. Do zvislých stien ako potom možné kombinovať s ľubovoľným okenným alebo dverným systémom MB. Systém zimných záhrad MB-WG60 spĺňa najvyššie požiadavky v oblasti bezpečnosti, tepelnej izolácie a ventilácie. Fasáda sa vyznačujú ľahkou montážou.

Konštrukcia Systém zimných záhrad bol vytvorený v dvoch variantoch. Do úvahy boli vzaté základné požiadavky užívateľa na estetiku miestnosti. V prvom variante sú nosné profily, tzv. Krokvy vytvarované vo forme obráteného profilu ukončeného oblúkom s polomerom 20 mm.

Vlastnosti

  • Vysoká tepelná izolácia v oblasti rohu izolačného dvojskla pri prechode strecha – múr je zaistená vďaka použitiu špeciálneho profilu HPCV, ktorý tiež slúži na pripevnenie profilu pre zasklenie a zároveň neobmedzuje hrúbku zasklenia
  • Profily krokiev využívajúce tepelné vložky novej generácie zvyšujú tepelnú izoláciu a odolnosť, sú konštruované tak, aby bola optimalizovaná technológia valcovania hliníkového profilu s tepelnou izoláciou
  • Kaskádovito spojené profily krokiev a závesové profily – aby bolo zaistené odvodnenie a ventilácia, jednoduchosť montáže a jednoduché dielenské spracovanie
  • Celková tesnosť proti vode vzduchu použitím neprerušených membrán EPDM, ktoré súčasne oddeľujú studený vzduch od vnútorných hliníkových profilov
  • Pre systémy vnútorných a vonkajších krokiev rovnaké body otáčania medza trámom odkvapu a závesovými profilmi zaručujúce voľné otočenie strechy v rozsahu od 7-45º a umožňujúci jednoduché ukrytie prechodu múr-strecha a značne znižujú počet profilov
  • Spojenie MB-WG60 so systémom profilov MB-SR50
  • Profil žľabu upevňovaného k profilu trámu odkvapu umožňuje zjednodušenie prevedenia profilu s tepelnou izoláciou a dáva možnosť jednoduchého vytvárania tvaru žľabu závislosti na požiadavkách zákazníka, sú dostupné dva druhy žľabu – klasický a moderný štýl
  • Široký rozsah zasklenia od 20 do 40 mm
  • Zabezpečenie všetkých zariadení v systéme zaručujúcich správnu ventiláciu a výmenu vzduchu, kúrenie a udržanie optimálnej klímy

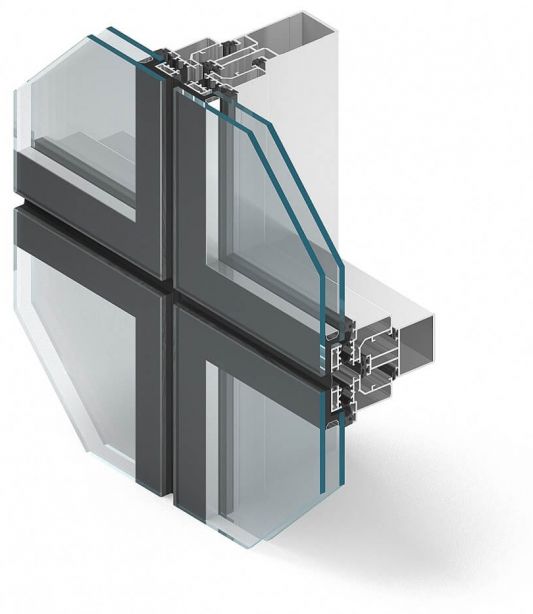

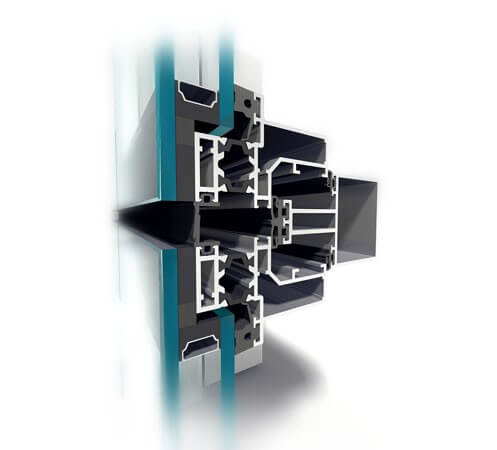

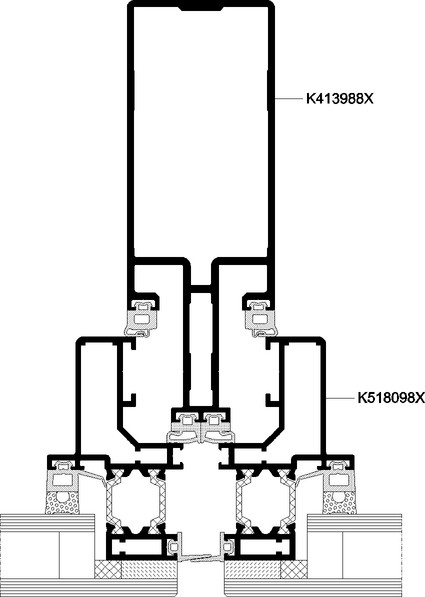

Štrukturálne fasáda MB-SG50 slúži na vykonanie hliníkových fasád budov s efektom jednoliatej sklenenej plochy. Poskytuje možnosť konštrukcie a stavbu ľahkých vonkajších plášťov zavesených a výplňových, striech, svetlíkov a je určený na využitie v objektoch všeobecného stavebníctva.

Pozornosť si zaslúži dizajn a ľahká konštrukcia – vzdialenosť výplní je len 16 mm.

Vďaka podobné stavbe stĺpikov a priečok je vzhľad steny zo strany interiéru identický so systémom profilov MB-SR50, čo umožňuje ich vzájomnú kompatibilitu.

Vzhľad vonkajšieho plášťa zvonku tvoria sklenené tabule bez viditeľných hliníkových prvkov. Tento efekt je možné získať vďaka použitiu najmodernejšieho spojenie skla s hliníkovým profilom. Toto spojenie spočíva v lepení skla na hliníkový rám (štrukturálne zasklenia) špeciálnym štrukturálnym silikónom firmy DOW CORNING bez použitia tradičných spojov. Systém predpokladá utesnenie každého výplňového prvku v mieste styku s nosnou konštrukciou tesnením z materiálu EPDM. Profily sú vybavené dvojitým žliabkovým systémom odvádzajúci vlhkosť z komôr medzi výplňami a z priečok a stĺpikov.

Vďaka riadnemu spracovaniu spojení stĺp-priečka prihliadajúceho k zmenám dĺžky priečky v závislosti od teploty a použitia polovičných stĺpikov získame rôzne varianty kompenzácie horizontálne dilatácie. Vertikálne dilatácie je kompenzovaná použitím stĺpikov v nosníkoch a teleskopickým spojením. Neprerušený tepelný most (polyamid spevnený skleneným vláknom) o premenlivé šírke v krídle a profilované tesnenia z materiálu EPDM umožňuje dosiahnuť vysoké tepelné izolácie. Systém profilov je klasifikovaný podľa DIN 4108 od materiálových skupín rámov 2.1 až 1.

Vlastnosti

  • trieda A4 EN 12153: 2002; EN 12152: 2002 Priepustnosť vzduchu
  • trieda R7 EN 12155: 2002; EN 12154: 2002 Vodotesnosť
  • 1430 Pa EN 12179: 2002; EN 13116: 2002 Odolnosť voči zaťaženiu vetrom
  • 28 – 30 mm Hrúbka plnenia

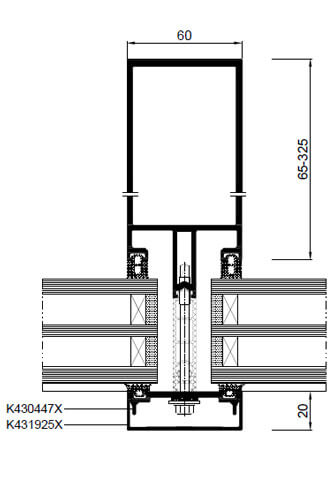

Systém stĺpikovo-priečkových fasád MB-SR60N je riešením, ktoré má obrovské možnosti z hľadiska priestorových konštrukcii a dáva architektom úplnú voľnosť pri projektovaní moderných objektov. Z tohto systému je možné vykonávať konštrukcia s veľmi komplikovanými tvarmi: strechy s viacerými spády, pásové svetlíky alebo svetlíky, ktoré prechádza do zvislej fasády a pod. Profily o pohľadovej šírke 60 mm majú výbornú statiku a súčasne dovoľujú maximálny prienik svetla do priestoru.

Vďaka širokému spektru tvarov a rozmerov zasklievacích líšt je možné prevedenie uhlových spojov v rozsahu od 0 do 20 ° a použitie skiel s rôznymi tvarmi, napr. Lichobežníkové a trojuholníkové. Z vonkajšej strany je konštrukcia utesnená špeciálnym tesniacim izolátorom PE (PP) alebo UV odolným tmelom, ktorý zaručuje dokonalú tesnosť na prienik dažďovej vody a vzduchu, a tiež zaisťuje dokonalú tepelnú izoláciu fasády.

Vlastnosti

  • prievzdušnosť: trieda AE 1200 Pa
  • vodotesnosť: trieda RE 1200 Pa
  • zaťaženie vetrom: 2800 Pa (bezpečnostné skúšky 4200 Pa)
  • gravitačné zaťaženie – trieda DL 4200
  • Vytrhávač zaťaženie – trieda DL 4200

Nový rad MB-SR50N je modernejší variantom fasády MB-SR50, v ktorej boli použité profily v štandarde IW (pravý uhol profilov stĺpov a priečok), čo umožňuje lícovanie stĺpa a priečky, čo prináša vytúžený dizajnový efekt z vnútornej strany fasády.

Základná verzia fasády okrem štandardných riešenie ponúka aj dizajnové varianty na splnenie všetkých estetických požiadaviek.

MB-SR50N umožňuje napr. Efektné zvýraznenie zvislého alebo vodorovného delenie plochy. MB-SR50N EFEKT ponúka dizajn štrukturálne fasády – zvonku získame jednoliatu plochu skla delenou štruktúrou vertikálnych a horizontálnych línií so šírkou 20 mm. Tento variant ponúka tiež riešenie výsuvného okna (MB-SR50N OW).

Vo fasáde MB-SR50N je možné konštruovať tiež strešné svetlíky pri sklone 5-75 °.

Vlastnosti

  • 0,7 W / (m2K) Súčiniteľ prestupu tepla profilu Uf
  • AE 1200 Priepustnosť vzduchu
  • RE 1200 EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu

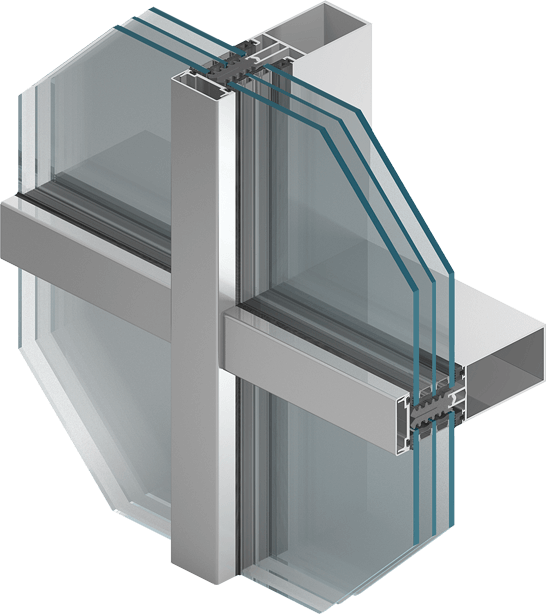

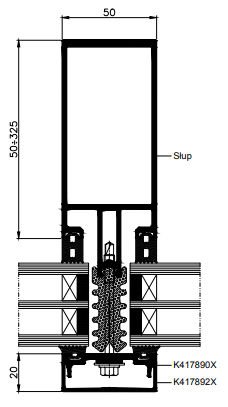

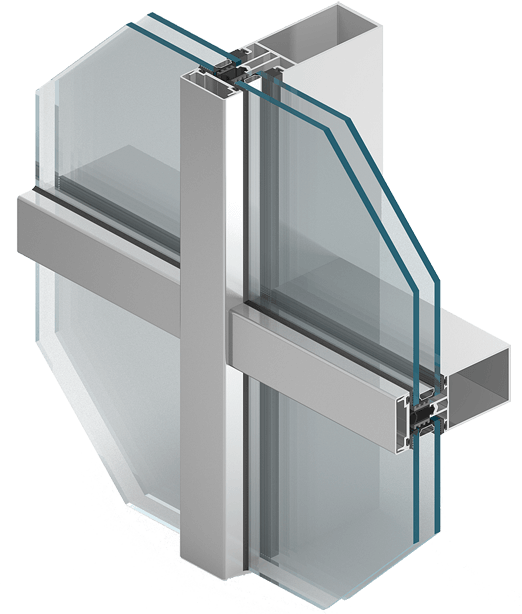

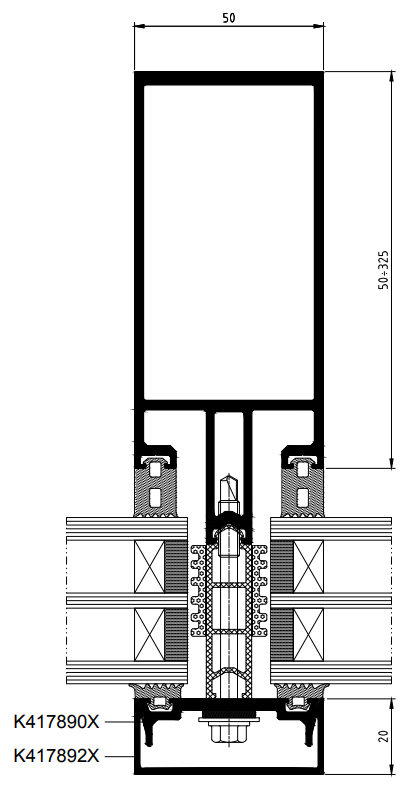

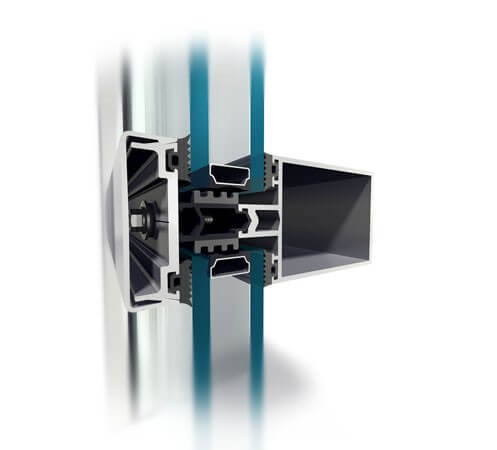

Systém Stĺpikové-priečkové fasády MB-SR50N HI + je určený na výrobu ľahkých obvodových plášťov zaveseného alebo výplňového typu, a tiež striech, svetlíkov a ostatných priestorových konštrukcií.

Tento systém dovoľuje konštruovať fasády s úzkymi deliacimi líniami, pri súčasnom zabezpečení trvanlivosti a pevnosti konštrukcie. Vďaka rozsiahlo ponuke profilov môžu architekti a projektanti realizovať tie najsmelšie plány v oblasti hliníkových presklených fasád.

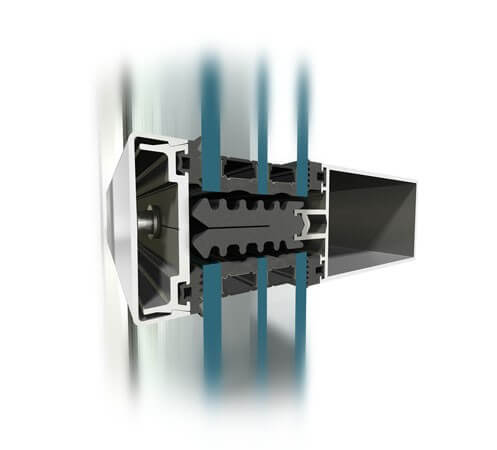

Pre dosiahnutie optimálnej teplotné a akustické izolácie, a tiež zjednodušenie montáže fasády v systéme MB-SR50N HI +, bol použitý izolátor z materiálu PE, ktorý poskytuje veľmi dobrú tepelnú izoláciu (Uf od 0,7 W / m2K), a jeho tvar zaisťuje správne zavedenie skrutiek v priebehu zasklievanie fasády. Tepelná izolácia dosahuje úroveň pasívneho štandardu, ktorý bol potvrdený Passive House Institute v nemeckom Darmstadt.

Vlastnosti

  • AE 1200 Priepustnosť vzduchu
  • RE 1200 EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu
  • 0,7 W / (m2K) Súčiniteľ prestupu tepla profilu Uf
  • Odolnosť proti nárazu: trieda I5 / E5, EN 14019
  • Protipožiarna odolnosť: možnosť prevedenia vo verzii EI30 a EI60
  • Súčiniteľ prestupu tepla (Uf): od 0,7 W / m2K

Vlastnosti

  • AE 1200 Priepustnosť vzduchu
  • RE 1500 EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu
  • 0,85 W / (m2K) Súčiniteľ prestupu tepla profilu Uf

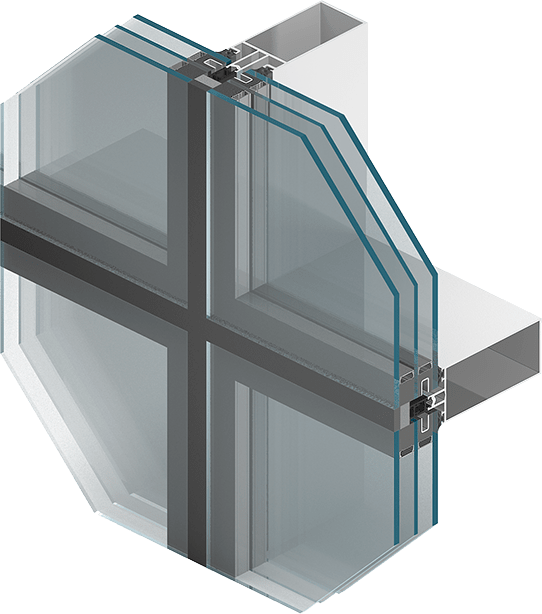

MB-SR50N EFEKT je štrukturálna verzia fasády so zvýšenou tepelnou izoláciou (Uf od 0,9 W / m2K). Vďaka bodovému kotvenie skla získame z vonka jednoliatu hladkú plochu skla delenou štruktúrou vertikálnych a horizontálnych línií s šírkou 20 mm.

Medzery medzi sklenenými poliami sú vyplnené špeciálnym štrukturálnym silikónom, ktorý zaisťuje vysokú tesnosť a zvyšuje tepelnoizolačné vlastnosti.

Veľkou výhodou tohto systému je fakt, že má odporúčanie od popredných svetových výrobcov silikónov – Dow Corning, Tremco-Sica a Ilbruck – čo znamená nielen zvýšenie prestíže tohto riešenia, ale zároveň garantuje pevnosť a tesnosť konštrukcie, rovnako ako ľahký prístup k rôznym technológiám medzi dodávateľmi skla. Pozoruhodný je tiež fakt, že je v tomto systéme možné použiť silikón v rôznych farbách, čo značne rozširuje možnosti vo návrhu dizajnu fasády.

Fasády realizované v MB-SR50N EFEKT majú nielen vynikajúce úžitkové parametre, vysokú tepelnú izoláciu, ale aj efektný vzhľad, čo dáva budovám prestíž a charakter.

Vlastnosti

  • AE 1200 Pa Priepustnosť vzduchu
  • RE 1200 Pa EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu
  • do 2400 Pa Odolnosť voči zaťaženiu vetrom
  • zasklenia až 56 mm
  • ostré hrany profilu stĺpov a priečok
  • rôzne varianty horizontálnych a vertikálnych maskovacích líšt
  • výsuvné okno
  • CE klasifikácia

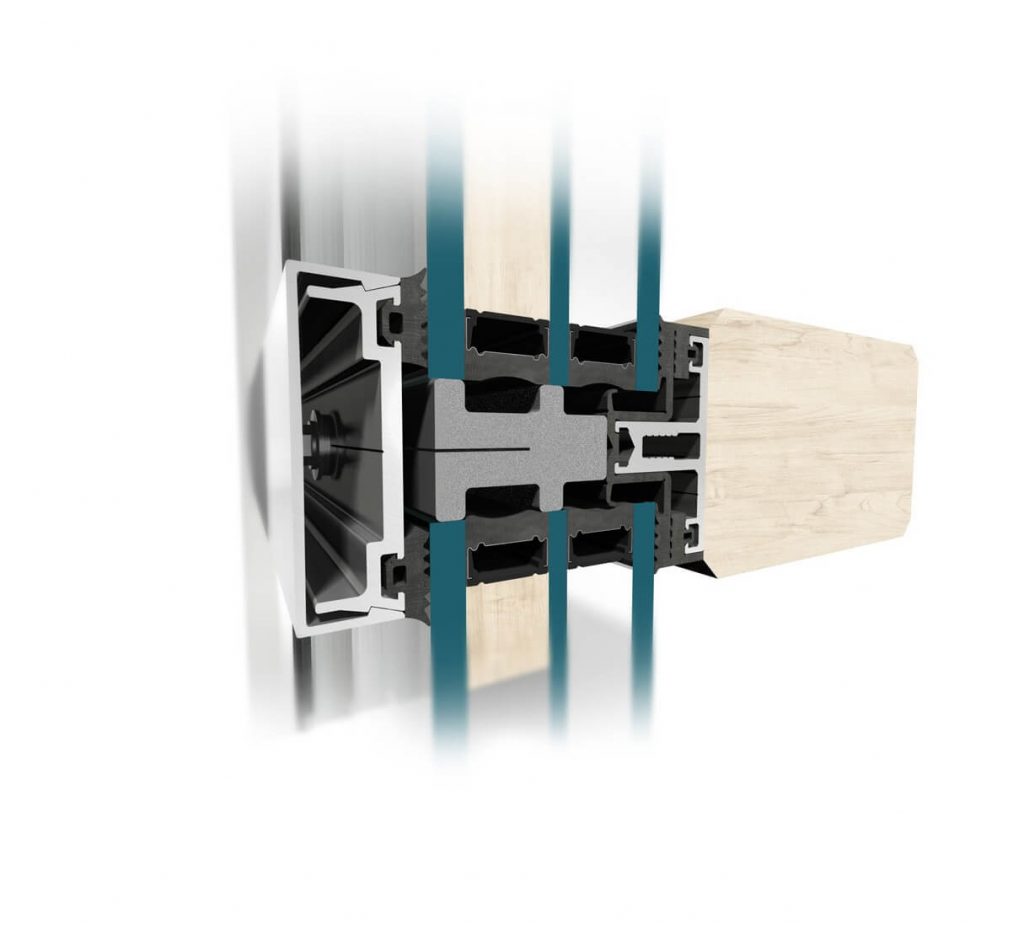

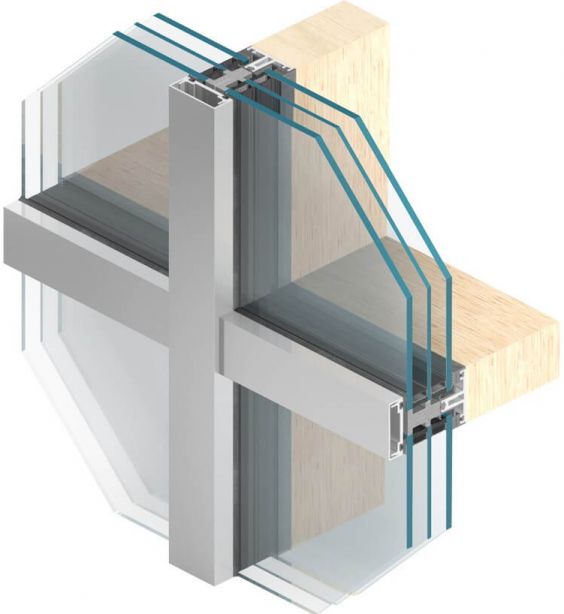

Na základe stĺpikovo-priečkovej steny MB-SR50N vznikol nasadzovacie systém, ktorý umožňuje spájať konštrukčné materiály s rôznymi vlastnosťami, iné z vnútornej strany a iné z vonkajšej strany miestnosti. Hliníkové prvky použité z vonkajšej strany slúžia pre zabezpečenie trvalej vnútornej ochrany vnútornej skeletovej konštrukcie proti atmosférickým vplyvom. Pre stavbu nosnej konštrukcie s môžu použiť dva druhy materiálov: drevené profily, používané s ohľadom na prirodzenú krásu, ktorá tvorí príjemnú a útulnú atmosféru, alebo oceľové profily s ohľadom na požadované vybavenie typu industriál (priemyselné) alebo s ohľadom na veľké rozpätie medzi podperami.

V konstrukci byl navržen hliníkový profil, tzv. sloupek-příčka, který je připevněn k dřevěným nebo ocelovým profilům pomocí spojek. Díky tomuto spojení vznikne kompozitní profil, ze kterého je postavena obvodová stěna skeletu. Profil sloupek-příčka se používá pro připevnění a udržení zasklení nebo výplní, pro přenesení zatížení větrem a jiných sil působících na konstrukci. Tento profil plní hlavní úlohu při odvodnění a větrání konstrukce, za tímto účelem byl opatřen plášťovým těsněním z EPDM. Toto těsnění je diferencováno za účelem dosažení kaskádového odvodnění sloupku a příčky, což má zásadní význam pro zachování těsnosti. Mezi prvky zasklení funguje tepelný izolátor s velmi dobrými parametry. Díky svým součástem konstrukce obvodové stěny MB-SR50N A splňuje vysoké požadavky na tepelnou a akustickou izolačnost a také na vodo- a vzduchotěsnost. Systém MB-SR50N A se může používat jak ve svislých konstrukcích, prosklených střechách a zimních zahradách. Vzhled hliníkových profilů lze jako v případě klasické stěny MB-SR50N tvarovat individuálně v závislosti na vkusu a architektonickém projektu tak, že se maskovací lišty upraví do příslušného tvaru.

Vlastnosti

  • 24-64 mm zasklenie priesvitnými sadami s hrúbkou
  • 600 kg maximálna hmotnosť výplne
  • Uf od 0,72 W / (m2K) Súčiniteľ prestupu tepla profilu
  • šírka stĺpikov: 50 mm
  • šírka priečok: 50 mm

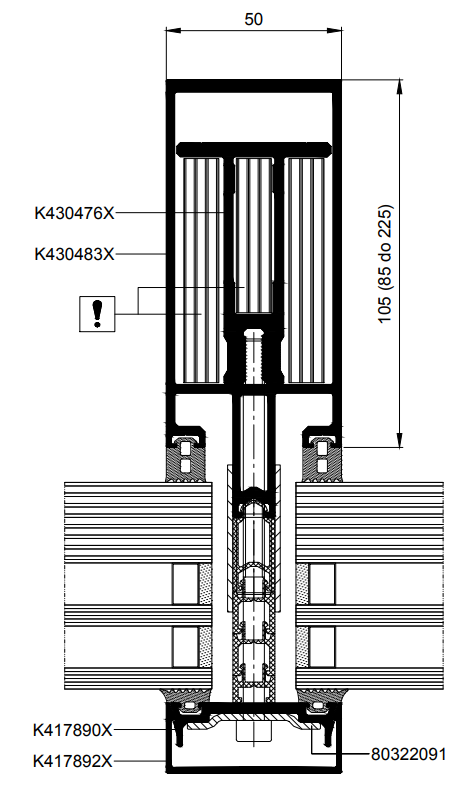

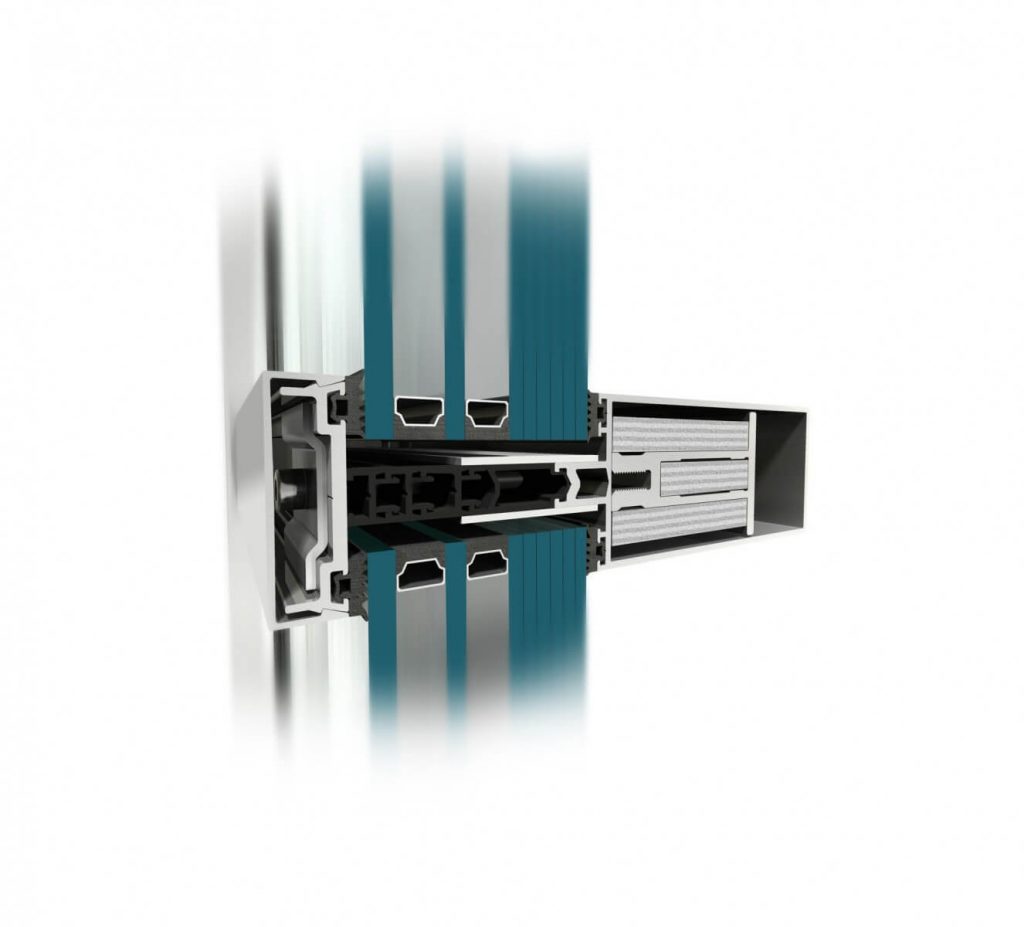

Konstrukce tohoto systému je založena na nosné rámové konstrukci sestávající z vertikálních (sloupů) a horizontálních (příček) hliníkových uzavřených profilů s pohledovou šířkou 50 mm.

Profily sloupů a příček jsou navzájem odpovídajícím způsobem spojeny a tvoří hliníkový rošt, který je uchycen k nosné konstrukci budovy pomoci vhodných kotev. Pro získání požární odolnosti hliníkových profilů jsou sloupy a příčky vyplněny speciálními ohnivzdornými vložkami. Ohnivzdorné vložky tvoří hliníkový profil vhodného tvaru, který plní funkci zesílení a je chráněn deskami z ohnivzdorných materiálů. Takto navržená konstrukce dovoluje použít standardní profily sloupů a příček, které jsou použity v systému MB-SR50N, což významně zvyšuje ekonomičnost celé konstrukce a zajišťuje stejný vzhled fasády jako v systému MB-SR50N.

V konstrukci MB-SR50N EI jsou použity sloupy s hloubkou od 85÷225 mm a příčky s hloubkou od 85÷189,5 mm. V systému se předpokládá příložkové spojení příčky se sloupem, což umožňuje efektivní odvod vody a správnou ventilaci meziskelního prostoru.

Pro optimální tepelnou a zvukovou izolací je v tomto systému použit průběžný termický můstek (izolátor) vyrobený z materiálu „HPVC“ a profilované zasklívací těsnění z EPDM.

Vlastnosti

  • trieda AE 1050 Pa PN-EN 12152 Priepustnosť vzduchu
  • trieda RE1200 PN-EN 12154 Vodotesnosť
  • 1,9 W / (m2K) Súčiniteľ prestupu tepla profilu Uf

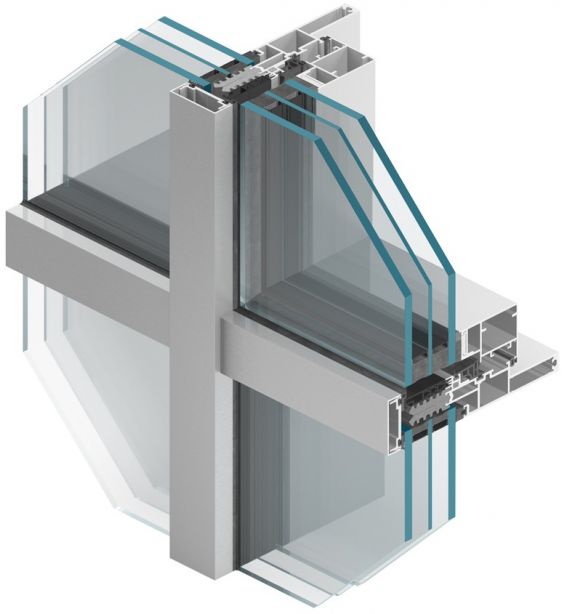

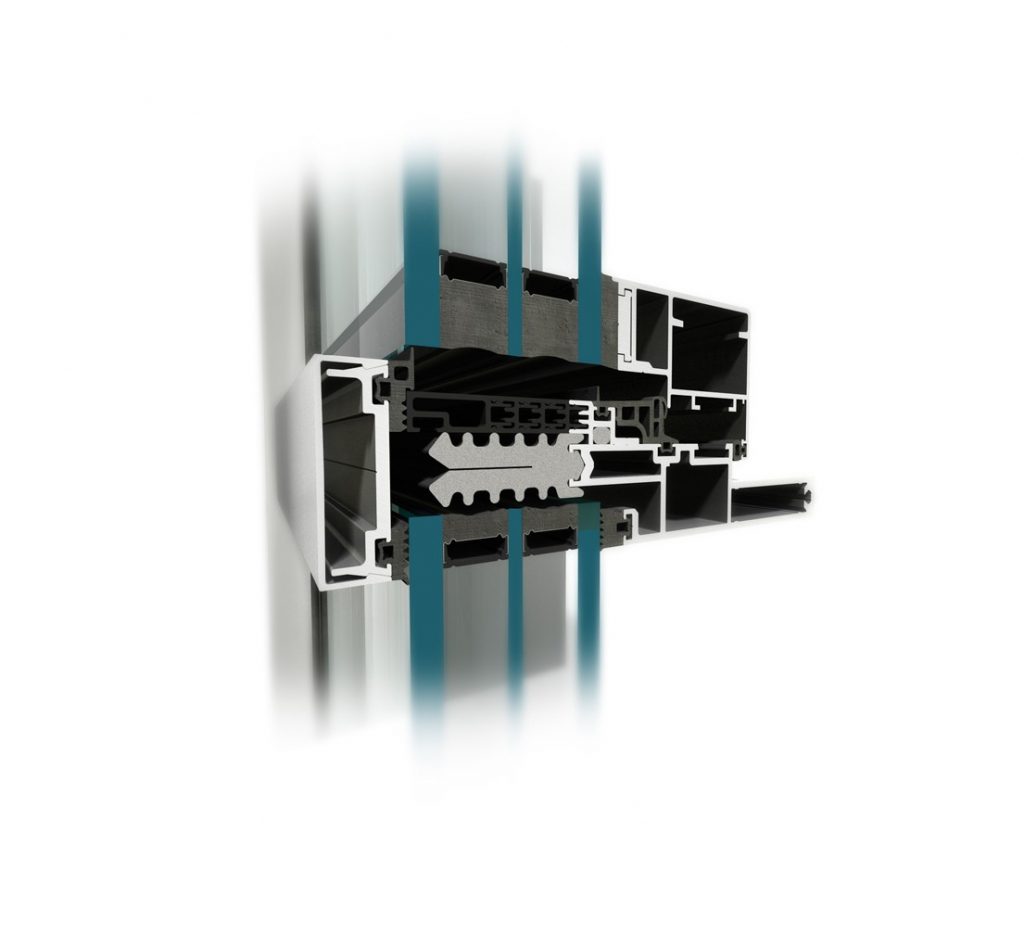

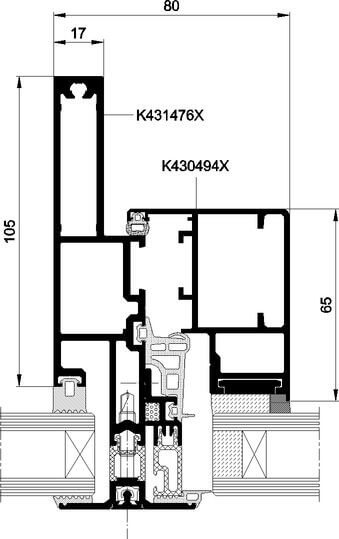

MB-SR50N IW je špeciálny fasádny systém s integrovaným dovnútra otváravým oknom. Prednosťou tohto systému je, že otváravé prvky nie sú zvonku rozoznateľné od prvkov fixných. Je tak dosiahnuté efektné jednoliatej sklenenej plochy fasády.

Systém MB-SR50N IW je možné prispôsobiť architektonickým požiadavkám. V základnej verzii je k dispozícii riešenie so štandardnými maskovacími lištami šírky 50 mm, ktoré tvoria zvislé a vodorovné deliace línie a jasne ohraničujú jednotlivé polia fasády. Dizajnovú variantom je potom tzv. Slim lišta neba riešenie typu EFEKT tj. Tmelená škára, ktoré eliminujú rušivé línie na fasáde. Fasáda tak získava efektný vzhľad a pôsobí dojmom jednoliatej sklenenej plochy.

Vlastnosti

  • Súčiniteľ prestupu tepla: Uf od 1,68 W / (m 2 K)
  • Prievzdušnosť: AE1200, EN 12152
  • Vodotesnosť: RE1200, EN 12154
  • Zaťaženie vetrom: 2400 Pa, EN 13116
  • Odolnosť proti nárazu: E5 / I5
  • Akustická izolácia: Rw = 42 dB (v závislosti na použitej výplňou)
