Či už staváte energeticky úsporný dom, pasívnu alebo štandardnú novostavbu, alebo „iba“ chcete vymeniť Vaše staré okná za nové, HSG Vám ponúka optimálne riešenie pre Vaše potreby.

V našej ponuke si môžete vybrať z týchto systémov:

MB-70 je moderný systém pre výrobu okien a dverí so zvýšenou tepelnou izoláciou. Splňuje požiadavky na tepelnú izoláciu podľa normy.

Vlastnosti

  • Súčiniteľ prestupu tepla profilu Uf=1,5 W/(m2K)
  • trieda 4 –Priepustnosti vzduchu
  • trieda E1200 – Vodotesnosti
  • trieda C5 Odolnosti voči záťaži vetrom

Systém 3-komorových profilov dosahuje súčiniteľ prestupu tepla Uf = 1,5–2,4 W/m2K podľa EN ISO 10077 (v závislosti na použitých profiloch a príslušenstva). Toho je dosiahnuté vďaka PA izolátorom v tvare „omega“, ale tiež 2-komponentnou stavbou centrálneho tesnenia. Systém sa vyznačuje robustnosťou profilov (hrúbka stien min. 2 mm) a veľmi dobrým technickým riešením. Vyberať si môžete z veľkého množstva príslušenstva a kovania renomovaných značiek (napr. ROTO, SDr. Hahn, GEZE atd.). Tak ako u všetkých systémov ALUPROF môžete vyberať z rôznych farebných úprav a prevedení.

Varianty:

Jedná sa o designové riešenie skrytého okenného krídla v rámu, ktorý nenarušuje celkový vzhľad okien. Pri pohľade z vonkajšej strany stavby je dosiahnutý jednotný vzhľad ako u pevných (fixných) tak u otváravých poliach. Vonkajšia pohľadová šírka rámu je subtilná a tak vzniká elegantný vzhľad okien.

Každá okenná alebo dverná konštrukcia systému MB-70 je vybavená efektívnym systémom odvádzania vody a ventilácie z medziskelného priestoru a z priestoru medzi krídlom a rámom. Ventilačné drenážne otvory sú z vonkajšej strany maskované plastovými krytkami.

Charakteristickou vlastností systému je jeho úzke spojenie s inými okennými a dvernými systémami firmy Aluprof. Použitie týchto konštrukčných predpokladov dovolilo získať a použiť mnoho spoločných kompatibilných prvkov napr. spoločných okenných líšt, rohov, tesniacich líšt, dorazových a stredových tesnení, spoločných kovaní, zámkov, závesov a mnoho podobných technologických procesov takých ako skladanie krídel a rámov, lepenie rohov, vytváranie rôznych tvarov atď.

Vlastnosti

  • 1,35 W/(m2K) Súčiniteľ prestupu tepla profilu Uf
  • trieda 4 – Priepustnosť vzduchu
  • trieda E1200 – Vodotestnosti
  • trieda C5 Odolnosť voči záťaži vetrom

MB-70 HI je preverený systém s dobrou tepelnou izoláciou. Tepelný komfort je vyšší než u štandardných systémov vďaka špeciálnym izolačným vložkám v profiloch a tiež pod sklom.

Vlastnosti

  • 1,0 W/(m2K) Súčiniteľ prestupu tepla profilu Uf
  • trieda 4 – Priepustnosť vzduchu
  • trieda E1200 – Vodotesnosti
  • trieda C5 Odolnosť voči záťaži vetrom

Prestup tepla oknom Uw dosahuje až 1,0 W/m2K a prestup dvermi Ud až 1,1 W/m2K.

V ponuke nie sú len bežné otváravé prvky ako okna a dvere, ale tiež skladacie (harmonikové) dvere, dvere s bezpečnostným zatváraním alebo pánikove dvere. Designovou variantou sú tiež okná so skrytým krídlom v ráme alebo s lepeným sklom (MB-70US HI alebo MB-70SG).

Systém sa vyznačuje vysokou tuhosťou a je teda možné vyrobiť konštrukcie veľkých rozmerov. K dispozícii sú dodatočné prvky, ktoré zaručujú vysokú triedu odolnosti proti vlámaniu RC4 (WK4) a dvere RC3 (WK3).

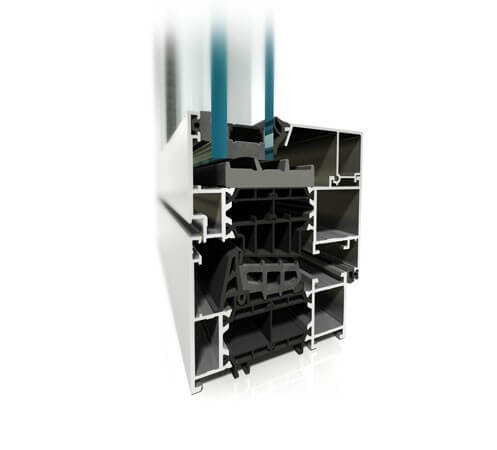

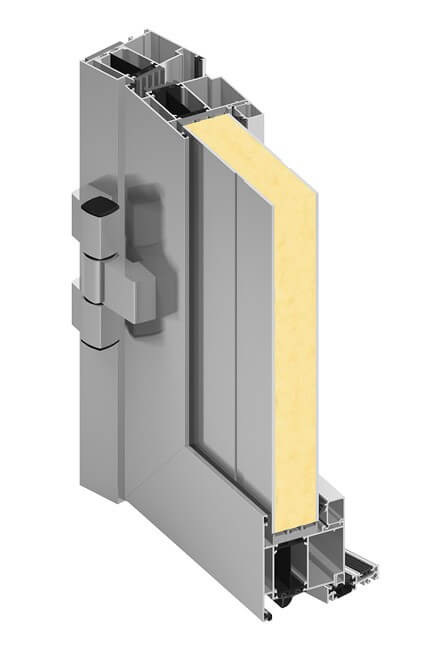

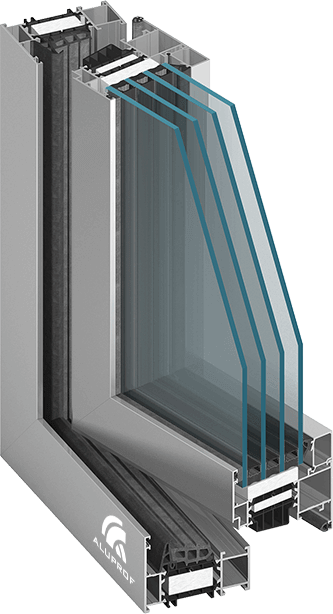

Nový systém hliníkových okien a dverí MB-86 ponúka vynikajúce izolačné vlastnosti a je vhodný aj pre nízkoenergetické domy. Je to prvý hliníkový systém, ktorý používa kremičitý aerogél vyplnený netkanou sklenenou textíliou (vo verzii AERO), ktorý pomáha dosiahnuť špičkové technické parametre (Uw celého okna od 0,8 W / m2K, Ud dverí od 1.0 W / m2K). Vysoká pevnosť profilov umožňuje výrobu konštrukcií s veľkými rozmermi a hmotnosťou (krídlo okna / dverí až 200 kg!), A tiež konštrukcií odolných proti vlámaniu.

Dôležitým prvkom tohto systému je jeho kompatibilita so systémom posuvne-zdvižných dverí MB-77HS, takže váš dom alebo stavba získa kompaktný vzhľad a zároveň má zaručenú vysokú tepelnú izoláciu.

Vlastnosti

  • PN-EN 12207: 2001 trieda 4 Priepustnosť vzduchu okna
  • trieda E 1500 Pa PN-EN 12208: 2001 Vodotesnosť okna
  • trieda C5 Odolnosť proti zaťaženiu vetrom okna
  • 3 varianty izolácie – ST, SI a AERO
  • široké izolátory s dodatočnými izolačnými prvkami
  • 2-zložkové centrálne tesnenie dokonale izoluje priestor medzi krídlom a rámom
  • dizajnové zasklievacie lišty vo variantoch Standard a Prestige
  • rôzne typy kovaní vrátane skrytých pántov
  • rozsah zasklenia až 67 mm (3-sklá, akustická, bezpečnostné, …)
  • odolnosť proti vlámaniu RC2, RC3 (WK2, WK3)

Varianty:

Systém MB-86US je architektonický variant okenného krídla základného systému MB-86. Aktívne okenné krídlo je zvonku neviditeľné a všetky časti rámovej konštrukcie tak vyzerajú rovnako bez dodatočných rušivých línií.

Systém MB-86US je architektonický variant okenného krídla základného systému MB-86. Aktívne okenné krídlo je z vonku neviditeľné a všetky časti rámovej konštrukcie tak vypadaj rovnako bez dodatočných rušivých línií .

Hĺbka rámu je 77 mm, hĺbka krídla 80,8 mm. Optimálna pohľadová šírka rámu dáva dostatočný priestor presklenia a maximalizuje tak prestup svetla do interiéru. Rozsah zasklenia je u fixných častí 7 – 52 mm a v okennom krídle 15 – 60 mm. To umožňuje použitie väčšiny dostupných skiel na trhu.

Z hľadiska technických vlastností systém MB-86US splňuje všetky požiadavky na úsporu energií a ochranu životného prostredia. Tak isto ako základný variant MB-86 má k dispozícii tri varianty tepelnej izolácie tj. ST, SI a AERO.

Systém umožňuje výrobu konštrukcií veľkých rozmerov. Maximálna výška okenného krídla je až 2500 mm a maximálna šírka až 1600 mm. Maximálna hmotnosť krídla je 150 kg.

Vlastnosti

  • trieda 4 PN-EN 12207: 2001 Priepustnosť vzduchu
  • trieda E1350 PN-EN 12208: 2001 Vodotesnosť
  • pre triedu C5 / B5 PN-EN 12210: 2001 Odolnosť voči zaťaženiu vetrom

Najnovšií okenný a dverový systém MB-104 Passive je špičkový produkt, ktorý spĺňa parametre pre pasívne výstavbu. Nemecký inštitút Passive House v Darmstadte hodnotí pasívny štandard pri dosiahnutí Uw celého okna menšie ako 0,85 W / m2K a to so sklom Ug 0,7 W / m2K. Okná MB-104 PASSIVE tento parameter spĺňajú vďaka vynikajúcemu prestupu oknom Uw 0,8 W / m2K.

Hĺbka rámu činí 95 mm, hĺbka krídla 104 mm. Systém je dostupný v 2 izolačných variantoch tj. SI a AERO v závislosti na požadovanom tepelnom prestupu.

Vlastnosti

  • UW> 0,53 W / (m2K) Tepelná izolácia pre otváranie okna
  • trieda C5 / B5 PN-EN 12210: 2001 Odolnosť voči zaťaženiu vetrom
  • trieda AE 1800 PN-EN 12208: 2001 Vodotesnosť
  • trieda 4 PN-EN 12207: 2001 Priepustnosť vzduchu
  • certitikát pasívneho štandardu z Passive House Institute Darmstadt v Nemecku
  •  vynikajúci tepelný komfort s prestupom tepla celého okna Uw od 0,53 W / m2K
  • perfektné vodotesnosť vzduchotesnosť
  • zasklenia až 81 mm
  • vonkajšie dvere sú k dispozícii ako v presklené, tak v panelovej verzii – ideálny ako vstupné dvere do moderného domu

MB-59S slúži na vykonávanie vonkajších konštrukcií s požiadavkami na tepelnú a zvukovú izoláciu, napr. Rôzne typy okien, dverí, vetrolamov, vitrín a plošných konštrukcií. Konštrukčná hĺbka profilov okien je 50 mm pre rámy a 59 mm pre krídla. Konštrukčná hĺbka profilov dverí je ako pre rámy tak pre krídla 50 mm. Týmto získame lícovanie krídel s rámom ako z vonkajšej, tak z vnútornej strany.

Skoro všetky okenné a dverové profily majú trojkomorovú konštrukciu, kde stredná komora slúži ako izolačná komora medzi izolačnými vložkami. Vďaka tomuto riešeniu sa podarilo získať štíhle, ekonomické a pevné profily. Systém spojenia pomocou izolačnej vložky dovoľuje použitie dvojkomorových profilov – iných vnútri a iných mimo plášťa. V systéme sú použité profilované tepelné vložky v tvare „omega“ z materiálu polyamid spevneného skleneným vláknom. Tvar vložiek zvyšuje tuhosť profilov v porovnaní k plochým vložkám a uľahčuje odvodnenie profilov.

Súčiniteľ prestupu tepla Uf od 2,25 W / m2K pri oknách a od 2,58 W / m2K pri dverách. Použité výplne môžu mať hrúbku 4-40 mm v krídlach okien a 4-31 mm vo dverách, vitrínach a pevných oknách.

Jednou zo základných výhod hliníkového systému MB-59S je voľnosť vo výbere kovania a spôsobu ich montáže. Konštrukcia profilov vďaka použitým špeciálnym drážkam dovoľuje bez opracovania pripevňovať rôzne typy závesov, pántov a zámkov. Dvere môžu byť vybavené tradičnými pántmi.

Vlastnosti

  • trieda 3 Odolnosť proti nárazu
  • E1050 EN 1027: 2001; EN 12208: 2001 Vodotesnosť
  • trieda 4 EN 1026: 2001; EN 12207: 2001 Priepustnosť vzduchu
  • C3 EN 12211: 2001; EN 12210: 2001 Odolnosť voči zaťaženiu vetrom

Varianty:

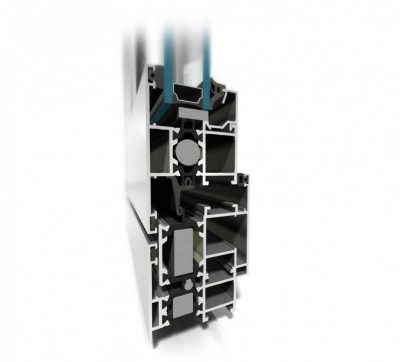

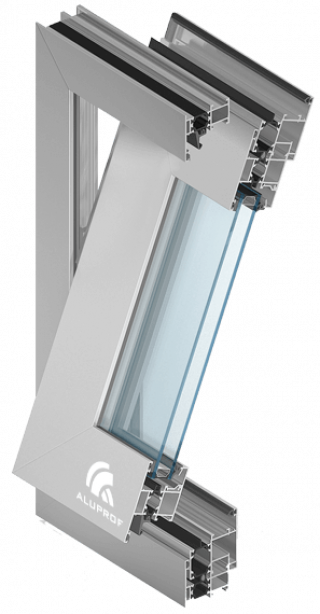

Otočné okno MB-59S PIVOT je časťou dverného a okenného systému s tepelnou izoláciou MB-59S.

MB-59S PIVOT je modernou konštrukciou, ktorá slúži na výrobu ekonomických okien tepelne a akusticky izolovanými s dobrými úžitkovými vlastnosťami s horizontálne alebo vertikálne osou otáčania. Hliníkové okná tohto typu sú predurčená ako k osadeniu stavebných otvorov v stenách, tak na použitie pre stĺpikovo-priečne fasády.

Otočné pánty garantujú otočenie krídla od 0˚ do 180˚. Závesy môžu byť podľa priania vybavené blokádou otvorenia krídla do uhla 22˚. Je možné krídlo otočiť až o 180˚ a pohodlne a bezpečne okno z vonkajšej strany umyť.

Skla alebo iné výplne sú montované pomocou líšt a tesnenia. Konštrukcie okna dovoľuje použitie izolačných dvojskiel s hrúbkou od 4,5 mm do 31,5 mm.

Dobrá odolnosť proti vode a vzduchu je zaistená vďaka použitiu materiálov EPDM, z ktorého je vyrobené tesnenie. Veľký vplyv na tesnosť okien má starostlivosť pri výrobe a montáži. Okná tohto typu sa používajú v krajinách západnej a severnej Európy.

Vlastnosti

  • AE750 EN 1027: 2001; EN 12208: 2001 Vodotesnosť
  • trieda 4 EN 1026: 2001; EN 12207: 2004 Priepustnosť vzduchu
  • CE2400 EN 12211: 2001 Odolnosť voči zaťaženiu vetrom

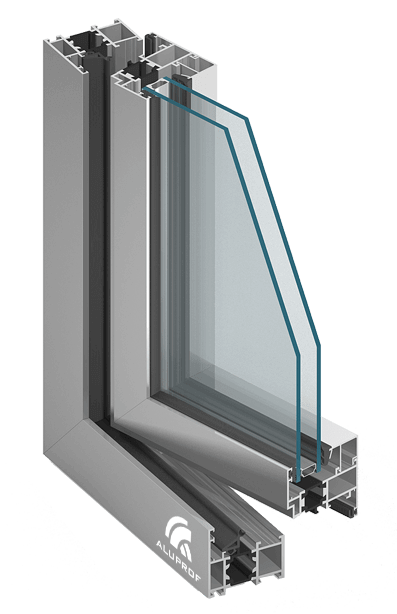

Systém MB-60 je kompletný systém pre výrobu hliníkových konštrukcií s tepelnou izoláciou. MB-60 je vhodný na výrobu okien, stien a dverí, kde nie sú kladené vysoké nároky na tepelnú izoláciu, ale zároveň ponúka dostatočnú konštrukčnú tuhosť a pevnosť pri zachovaní prijateľných ekonomických nákladov.

Profily mají tříkomorovou stavbu. Konstrukční hloubka profilů hliníkového okna činí 60 mm (zárubeň) a 69 mm (křídlo), u dveří pak 60 mm (zárubeň i křídlo). Toto provedení vytváří jednolitou plochu z venkovní strany po uzavření v případě oken a slícovaný efekt povrchu křídel a zárubně v případě dveří. Tvar profilů dovoluje získat protažené a odolné konstrukce oken a dveří. Profily je možné ohýbat mj. zárubně, křídla a příčky, což umožňuje zhotovit různé druhy obloukových konstrukcí.

Součinitel prostupu tepla Uf = 2,0–3,2W/m2K dle EN ISO 10077 v závislosti na použitých profilech a příslušenství.

Vlastnosti

  • trieda 4 Priepustnosť vzduchu
  • trieda E900 Vodotesnosť
  • C5 EN 12211: 2001; EN 12210: 2001 Odolnosť voči zaťaženiu vetrom
  • trieda 3 Odolnosť proti nárazu

Varianty:

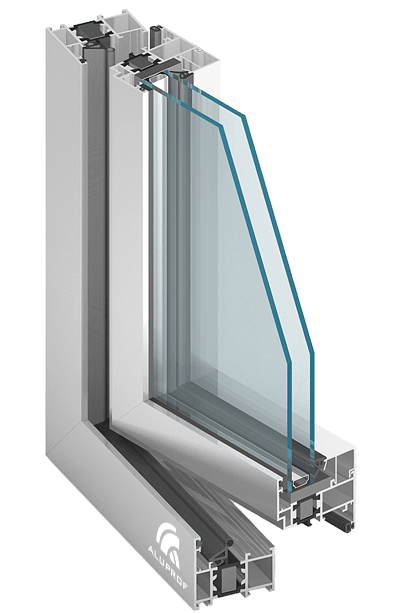

V dôsledku stále vzrastajúci dopyt po stavebných výplniach so zvýšenou termoizolačné schopnosťou boli vypracované okenné systémy MB-60HI, MB-60US HI, MB-60E HI. Ich konštrukcia vychádza s vyskúšaných, prepracovaných a veľmi cenených základných systémov MB-60, MB-60US, MB-60E.

Pre konštrukcie v systéme MB-60HI je súčiniteľ Uf v závislosti na použitých profiloch a príslušenstva od 1,48 W / m2K.

Zvýšenie termickej izolácie je dosiahnutá umiestnením do centrálnej komory hliníkových profilov špeciálnych vložiek, ktoré vďaka veľmi nízkemu vedeniu tepla znižujú prúdenie tepla celou konštrukciou.

Centrálne umiestnenie týchto vložiek obmedzuje taktiež tepelnú konvekciu a vyžarovanie.

Hliníkové okná systému MB-60HI, obdobne ako v prípade základného systému, môžu byť použité rovnako v individuálnej zástavbe ako v hliníkových fasádach. V prípade ich použitia ako výplní do stĺpové priečkové fasádnej steny je najvhodnejšie spojenie s systémom so zvýšenou termoizolačné schopnosťou MB-SR50 HI.

Vlastnosti

  • trieda 4 Priepustnosť vzduchu
  • trieda E900 Vodotesnosť
  • trieda C5 Odolnosť voči zaťaženiu vetrom
  • trieda 3 Odolnosť proti nárazu

Otočné okno MB-60 PIVOT je konštrukcia na základe okenného a dverového systému MB-60 a slúži na výrobu okien s horizontálnou alebo vertikálnou osou otáčania a s tepelnou a akustickou izoláciou. Hliníkové okná tohto typu sú predurčená ako k osadeniu stavebných otvorov v stenách, tak na použitie pre stĺpikovo-priečkové fasády.

Pozornost si zaslouží rozměrové rozsahy pro křídla otočných oken – okno s horizontální osou otáčení může mít výšku 800–2 000 mm a šířku 500–2 400 mm s hmotností až 180 kg. Panty garantují otočení křídla od 0˚ do 180˚. Jako doplněk mohou být vybavena blokádou otevření křídla do úhlu o hodnotě 10, 15 nebo 22˚.

Okno MB-60 PIVOT má technickou aprobaci AT-15-3105/2003 z ledna 2003.

Vlastnosti

  • trieda 4 Priepustnosť vzduchu
  • trieda E900 EN: 1027: 2001; EN: 12208: 2001 Vodotesnosť
  • trieda C2 EN: 12211: 2001; EN: 12210: 2001 Odolnosť voči zaťaženiu vetrom

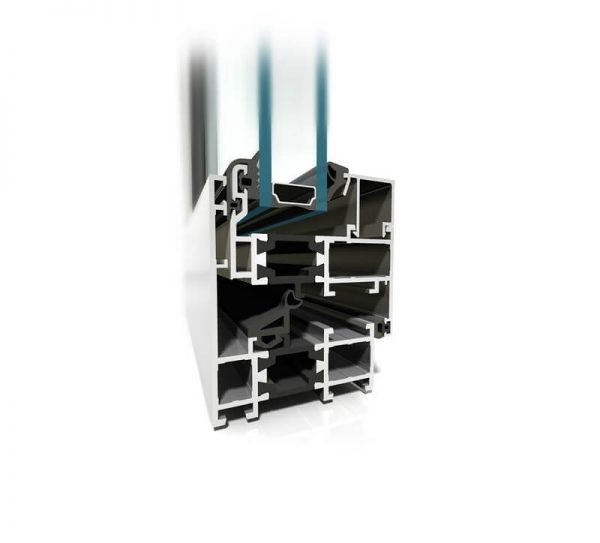

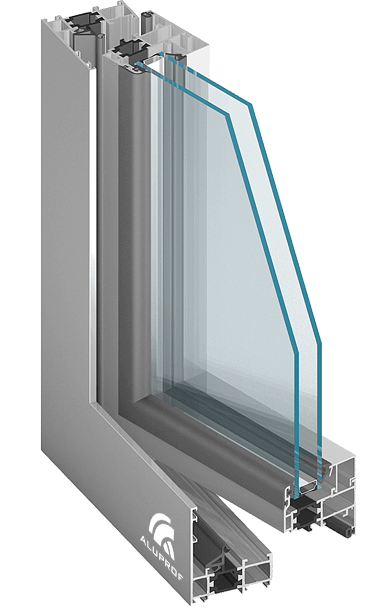

Systém MB-60US je variantom štandardného systému MB-60. Jedná sa o dizajnové riešenie skrytého okenného krídla v ráme, ktorý nenarušuje celkový vzhľad okien. Pri pohľade z vonkajšej strany stavby je dosiahnuté jednotného vzhľadu ako u pevných (fixných) tak u otváracích polí. Vonkajšia pohľadová šírka rámov je subtílny a tak vzniká elegantný vzhľad okien.

Každá okenné alebo dverné konštrukcie systému MB-60 je vybavená efektívnym systémom odvádzania vody a ventilácie z priestoru medzi sklami a z priestoru medzi krídlom a rámom. Ventilačné drenážne otvory sú z vonkajšej strany maskované plastovými krytkami.

Charakteristickou vlastnosťou systémov je jeho úzke spojenie s inými okennými a dvernými systémami firmy Aluprof a.s. Použitie týchto konštrukčných predpokladov dovolilo získať a použiť mnoho spoločných kompatibilných prvkov napr. Spoločných okenných líšt, rohov, tesniacich líšt, dorazových a stredových tesnení, spoločných kovaní, zámkov, závesov a mnoho rovnakých technologických procesov takých ako kompletizácia krídel a rámov, lepenie rohov, vyrezávanie rôznych tvarov atď.

Vlastnosti

  • trieda 4 Priepustnosť vzduchu
  • trieda E900 Vodotesnosť
  • trieda C5 Odolnosť voči zaťaženiu vetrom

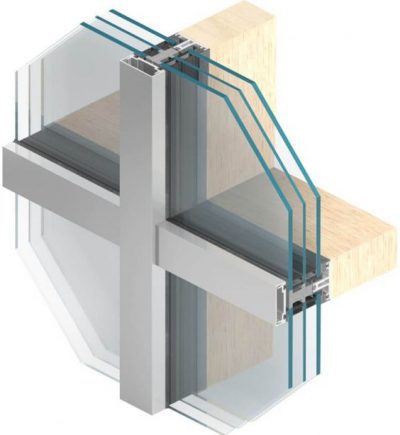

Nový rad MB-SR50N je modernejší variantom fasády MB-SR50, v ktorej boli použité profily v štandarde IW (pravý uhol profilov stĺpov a priečok), čo umožňuje lícovanie stĺpa a priečky, čo prináša vytúžený dizajnový efekt z vnútornej strany fasády.

Základná verzia fasády okrem štandardných riešenie ponúka aj dizajnové varianty na splnenie všetkých estetických požiadaviek.

MB-SR50N umožňuje napr. Efektné zvýraznenie zvislého alebo vodorovného delenie plochy. MB-SR50N EFEKT ponúka dizajn štrukturálne fasády – zvonku získame jednoliatu plochu skla delenou štruktúrou vertikálnych a horizontálnych línií so šírkou 20 mm. Tento variant ponúka tiež riešenie výsuvného okna (MB-SR50N OW).

Vo fasáde MB-SR50N je možné konštruovať tiež strešné svetlíky pri sklone 5-75 °.

Vlastnosti

  • 0,7 W / (m2K) Súčiniteľ prestupu tepla profilu Uf
  • AE 1200 Priepustnosť vzduchu
  • RE 1200 EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu

Varianty:

Systém Stĺpikové-priečkové fasády MB-SR50N HI + je určený na výrobu ľahkých obvodových plášťov zaveseného alebo výplňového typu, a tiež striech, svetlíkov a ostatných priestorových konštrukcií.

Tento systém dovoľuje konštruovať fasády s úzkymi deliacimi líniami, pri súčasnom zabezpečení trvanlivosti a pevnosti konštrukcie. Vďaka rozsiahlo ponuke profilov môžu architekti a projektanti realizovať tie najsmelšie plány v oblasti hliníkových presklených fasád.

Pre dosiahnutie optimálnej teplotné a akustické izolácie, a tiež zjednodušenie montáže fasády v systéme MB-SR50N HI +, bol použitý izolátor z materiálu PE, ktorý poskytuje veľmi dobrú tepelnú izoláciu (Uf od 0,7 W / m2K), a jeho tvar zaisťuje správne zavedenie skrutiek v priebehu zasklievanie fasády. Tepelná izolácia dosahuje úroveň pasívneho štandardu, ktorý bol potvrdený Passive House Institute v nemeckom Darmstadt.

Vlastnosti

  • AE 1200 Priepustnosť vzduchu
  • RE 1200 EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu
  • 0,7 W / (m2K) Súčiniteľ prestupu tepla profilu Uf
  • Odolnosť proti nárazu: trieda I5 / E5, EN 14019
  • Protipožiarna odolnosť: možnosť prevedenia vo verzii EI30 a EI60
  • Súčiniteľ prestupu tepla (Uf): od 0,7 W / m2K

Vlastnosti

  • AE 1200 Priepustnosť vzduchu
  • RE 1500 EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu
  • 0,85 W / (m2K) Súčiniteľ prestupu tepla profilu Uf

MB-SR50N EFEKT je štrukturálna verzia fasády so zvýšenou tepelnou izoláciou (Uf od 0,9 W / m2K). Vďaka bodovému kotvenie skla získame z vonka jednoliatu hladkú plochu skla delenou štruktúrou vertikálnych a horizontálnych línií s šírkou 20 mm.

Medzery medzi sklenenými poliami sú vyplnené špeciálnym štrukturálnym silikónom, ktorý zaisťuje vysokú tesnosť a zvyšuje tepelnoizolačné vlastnosti.

Veľkou výhodou tohto systému je fakt, že má odporúčanie od popredných svetových výrobcov silikónov – Dow Corning, Tremco-Sica a Ilbruck – čo znamená nielen zvýšenie prestíže tohto riešenia, ale zároveň garantuje pevnosť a tesnosť konštrukcie, rovnako ako ľahký prístup k rôznym technológiám medzi dodávateľmi skla. Pozoruhodný je tiež fakt, že je v tomto systéme možné použiť silikón v rôznych farbách, čo značne rozširuje možnosti vo návrhu dizajnu fasády.

Fasády realizované v MB-SR50N EFEKT majú nielen vynikajúce úžitkové parametre, vysokú tepelnú izoláciu, ale aj efektný vzhľad, čo dáva budovám prestíž a charakter.

Vlastnosti

  • AE 1200 Pa Priepustnosť vzduchu
  • RE 1200 Pa EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu
  • do 2400 Pa Odolnosť voči zaťaženiu vetrom
  • zasklenia až 56 mm
  • ostré hrany profilu stĺpov a priečok
  • rôzne varianty horizontálnych a vertikálnych maskovacích líšt
  • výsuvné okno
  • CE klasifikácia

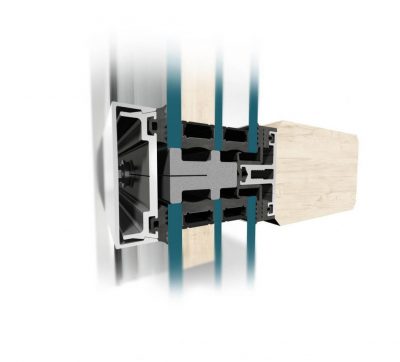

Na základe stĺpikovo-priečkovej steny MB-SR50N vznikol nasadzovací systém, ktorý umožňuje spájať konštrukčné materiály s rôznymi vlastnosťami, iné z vnútornej strany a iné z vonkajšej strany miestnosti. Hliníkové prvky použité z vonkajšej strany slúžia pre zabezpečenie trvalej vnútornej ochrany vnútornej skeletovej konštrukcie proti atmosférickým vplyvom. Pre stavbu nosnej konštrukcie s môžu použiť dva druhy materiálov: drevené profily, používané s ohľadom na prirodzenú krásu, ktorá tvorí príjemnú a útulnú atmosféru, alebo oceľové profily s ohľadom na požadované vybavenie typu Industrial (priemyselné) alebo s ohľadom na veľké rozpätie medzi podperami.

V konštrukcii bol navrhnutý hliníkový profil, tzv. stĺpik-priečka, ktorý je pripojený k dreveným alebo oceľovým profilom pomocou spojok. Vďaka tomuto spojeniu vznikne kompozitný profil, z ktorého je postavená obvodová stena skeletu. Profil stĺpik-priečka sa používa pre pripevnenie a udržanie zasklenia alebo výplní, pre prenesenie zaťaženia vetrom a iných síl pôsobiacich na konštrukcii. Tento profil plní hlavnú úlohu pri odvodnení a vetraní konštrukcie, za týmto účelom bol opatrený plášťovým tesnením z EPDM. Toto tesnenie je diferencované za účelom dosiahnutia kaskádového odvodnenia stĺpiku a priečky, čo má zásadný význam pre zachovanie tesnosti. Medzi prvky zasklenia funguje tepelný izolátor s veľmi dobrými parametrami. Vďaka svojej konštrukcii obvodovej steny MB-SR50N A splňuje vysoké požiadavky na tepelnú a akustickú izoláciu a tiež na vodotesnosť a vzduchotesnosť. Systém MB-SR50N A sa môže používať ako v zvislých konštrukciách, presklených strechách a zimných záhradách. Vzhľad hliníkových profilov v prípade klasickej steny MB-SR50N sa môže tvarovať individuálne v závislosti na vkuse a architektonickom projekte tak, že sa maskovacie lišty upravia do príslušného tvaru.

Vlastnosti

  • 24-64 mm zasklenie priesvitnými sadami s hrúbkou
  • 600 kg maximálna hmotnosť výplne
  • Uf od 0,72 W / (m2K) Súčiniteľ prestupu tepla profilu
  • šírka stĺpikov: 50 mm
  • šírka priečok: 50 mm

Konštrukcia tohto systému je založená na nosnej rámovej konštrukcií pozostávajúcej z vertikálnych (stĺpikov) a horizontálnych (priečok) hliníkových uzatvorených profilov s pohľadovou šírkou 50 mm.

Profily stĺpikov a priečok sú navzájom odpovedajúcim spôsobom spojené a tvoria hliníkový rošt, ktorý je uchytený k nosnej konštrukcii budovy pomocou vhodných kotiev. Pre získanie požiarnej odolnosti hliníkových profilov sú stĺpiky a priečky vyplnené špeciálnymi ohňovzdornými vložkami. Ohňovzdorné vložky tvoria hliníkový profil vhodného tvaru, ktorý plní funkciu zosilnenia a je chránený doskami z ohňovzdorných materiálov. Takto navrhnutá konštrukcia dovoľuje použiť štandardné profily stĺpikov a priečok, ktoré sú použité v systéme MB-SR50N, čo významne zvyšuje ekonomickosť celej konštrukcie a zaisťuje rovnaký vzhľad fasády ako v systéme MB-SR50N.

V konštrukcii MB-SR50N EI sú použité stĺpiky s hĺbkou od 85÷225 mm a priečky s hĺbkou od 85÷189,5 mm. V systéme sa predpokladá príložkové spojenie priečky so stĺpikom, čo umožňuje efektívny odvod vody a správnu ventiláciu medzisklenného priestoru.

Pre optimálnu tepelnú a zvukovú izoláciu je v tomto systéme možné použiť pribežný termický mostík (izolátor) vyrobený z materiálu „HPVC“ a profilované zasklievacie tesnenie z EPDM.

Vlastnosti

  • trieda AE 1050 Pa PN-EN 12152 Priepustnosť vzduchu
  • trieda RE1200 PN-EN 12154 Vodotesnosť
  • 1,9 W / (m2K) Súčiniteľ prestupu tepla profilu Uf

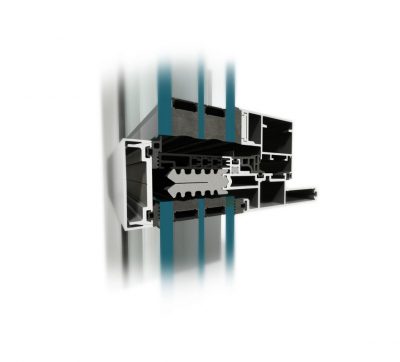

MB-SR50N IW je špeciálny fasádny systém s integrovaným dovnútra otváravým oknom. Prednosťou tohto systému je, že otváravé prvky nie sú zvonku rozoznateľné od prvkov fixných. Je tak dosiahnuté efektné jednoliatej sklenenej plochy fasády.

Systém MB-SR50N IW je možné prispôsobiť architektonickým požiadavkám. V základnej verzii je k dispozícii riešenie so štandardnými maskovacími lištami šírky 50 mm, ktoré tvoria zvislé a vodorovné deliace línie a jasne ohraničujú jednotlivé polia fasády. Dizajnovú variantom je potom tzv. Slim lišta neba riešenie typu EFEKT tj. Tmelená škára, ktoré eliminujú rušivé línie na fasáde. Fasáda tak získava efektný vzhľad a pôsobí dojmom jednoliatej sklenenej plochy.

Vlastnosti

  • Súčiniteľ prestupu tepla: Uf od 1,68 W / (m 2 K)
  • Prievzdušnosť: AE1200, EN 12152
  • Vodotesnosť: RE1200, EN 12154
  • Zaťaženie vetrom: 2400 Pa, EN 13116
  • Odolnosť proti nárazu: E5 / I5
  • Akustická izolácia: Rw = 42 dB (v závislosti na použitej výplňou)
